Podstawowa odpowiedź
A transformator przenosi energię elektryczną pomiędzy dwoma lub większą liczbą obwodów poprzez indukcję elektromagnetyczną, zmianę poziomu napięcia bez zmiany częstotliwości . W praktyce zwiększa napięcie w przypadku transmisji na duże odległości (np. z 11 kV do 400 kV) lub obniża je w celu bezpiecznego użycia końcowego (np. z 240 V do 12 V w przypadku elektroniki). Oprócz konwersji napięcia transformatory zapewniają również izolację galwaniczną, regulują prąd i chronią sprzęt przed przepięciami.
Nowoczesne transformatory osiągają sprawność ok 95% do 99% co czyni je jednymi z najbardziej wydajnych urządzeń elektrycznych w użyciu. Niezależnie od tego, czy chodzi o podstację elektroenergetyczną obsługującą setki megawatów, czy o kompaktową jednostkę w ładowarce do telefonu, podstawowa zasada – prawo indukcji elektromagnetycznej Faradaya – pozostaje taka sama.
Rodzaje transformatorów i ich zastosowania
Transformatory można ogólnie podzielić na kategorie według częstotliwości roboczej, konstrukcji i zastosowania. Zrozumienie różnic pomaga w wyborze właściwej jednostki dla danego systemu.

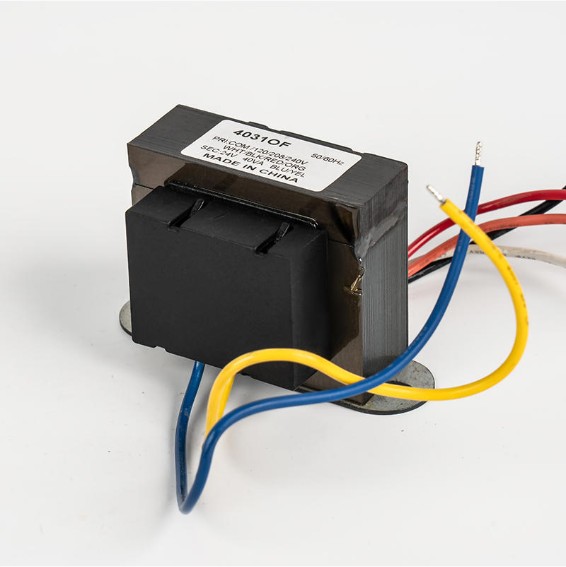

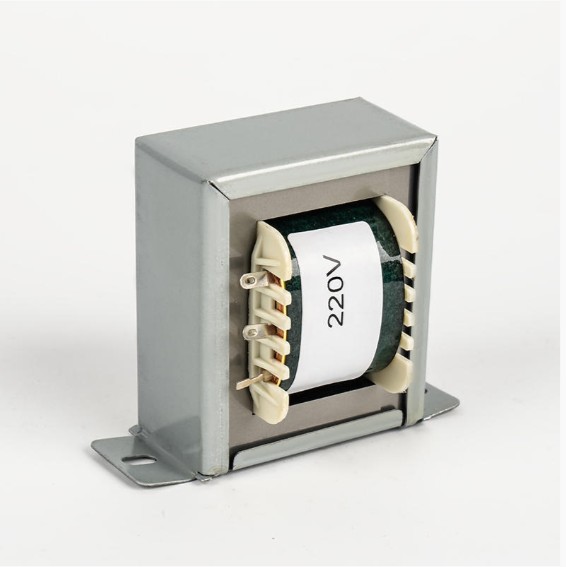

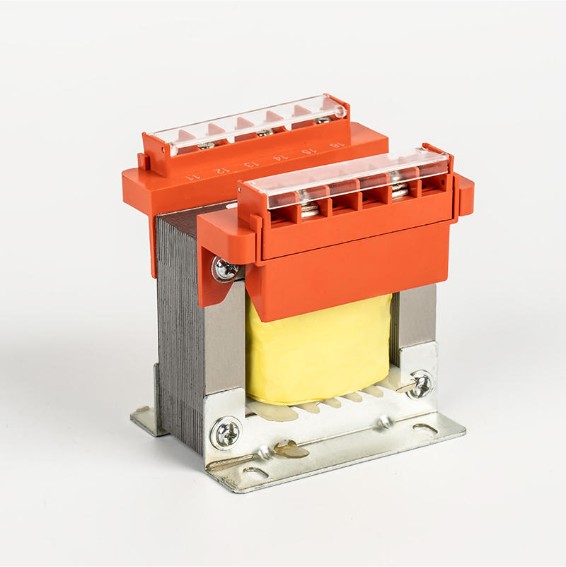

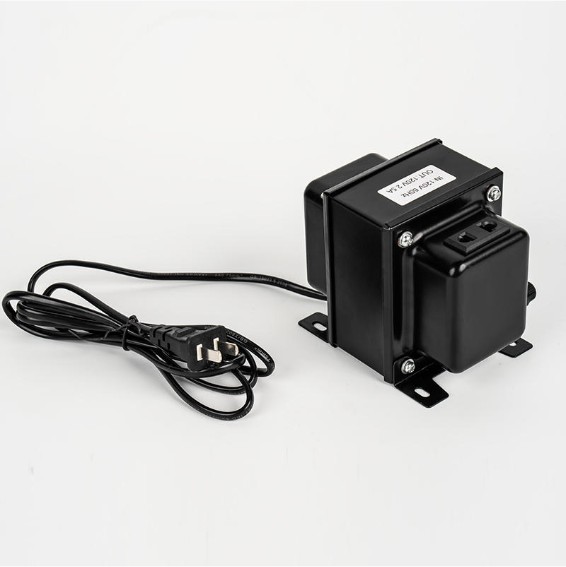

Transformatory niskiej częstotliwości pracują przy standardowej częstotliwości sieci energetycznej 50 Hz lub 60 Hz . Wykorzystują laminowane rdzenie ze stali krzemowej, aby zminimalizować straty prądu wirowego. Do ich najważniejszych zalet zalicza się solidność, duża moc i długa żywotność – często przekraczająca 25 lat przy odpowiedniej konserwacji.
Zastosowania transformatorów niskiej częstotliwości obejmują szeroki zakres branż:
- Dystrybucja mocy: Podstacje sieciowe obniżające napięcie przesyłowe do napięcia odbiorcy
- Sterowanie przemysłowe: Regulatory napięcia, stabilizatory i spawarki elektryczne wymagające stabilnego, wysokoprądowego wyjścia
- Oświetlenie i sprzęt AGD: Systemy ściemniania, napędy sprężarek HVAC i urządzenia chłodnicze
- Nowa energia: Falowniki fotowoltaiczne (PV) przekształcające prąd stały z paneli słonecznych na prąd przemienny zgodny z siecią oraz systemy magazynowania energii zarządzające cyklami ładowania/rozładowania
Ningbo Chuangbiao Electronic Technology Co., Ltd. specjalizuje się w transformatorach niskiej częstotliwości zaprojektowanych dla tych wymagających środowisk, oferując produkty zapewniające wydajną konwersję mocy i niezawodną ochronę w sektorach energetycznym, przemysłowym, oświetleniowym, AGD i nowych sektorach energii.
Transformatory wysokiej częstotliwości
Transformatory wysokiej częstotliwości działają z 20 kHz do kilku MHz . Ponieważ straty w rdzeniu rosną wraz z częstotliwością w przypadku rdzeni żelaznych, zamiast tego stosuje się rdzenie ferrytowe lub sproszkowane żelazo. Główną zaletą jest rozmiar: transformator wysokiej częstotliwości może obsługiwać tę samą moc, co jednostka 50 Hz 10 do 100 razy mniejszy i lżejszy .
Typowe zastosowania obejmują zasilacze impulsowe (SMPS), sprzęt telekomunikacyjny, urządzenia medyczne i pokładowe ładowarki pojazdów elektrycznych (EV).
Porównanie transformatorów niskiej i wysokiej częstotliwości | Funkcja | Niska częstotliwość (50/60 Hz) | Wysoka częstotliwość (20 kHz) |
| Materiał rdzenia | Laminowana stal krzemowa | Ferryt / Sproszkowane żelazo |
| Rozmiar i waga | Większy i cięższy | Kompaktowy i lekki |
| Wydajność | 95–99% | 85–95% |
| Typowe zastosowanie | Sieciowe, przemysłowe, odnawialne źródła energii | SMPS, telekomunikacja, ładowarki EV |
| Tolerancja przepięć | Znakomicie | Umiarkowane |
| Długość życia | 20–30 lat | 5–15 lat |
Połączenie przekładnika prądowego: jak to działa i dlaczego jest to ważne
Przekładnik prądowy (CT) to urządzenie pomiarowe, które wytwarza w uzwojeniu wtórnym zredukowany, proporcjonalny prąd, umożliwiając bezpieczny pomiar obwodów wysokoprądowych. Prawidłowe połączenie ma kluczowe znaczenie zarówno dla dokładności, jak i bezpieczeństwa.
Standardowa procedura podłączenia przekładnika prądowego
- Przełóż przewód pierwotny (linię mierzoną) przez okienko przekładnika prądowego lub podłącz do zacisków pierwotnych (P1, P2).
- Podłącz zaciski wtórne (S1, S2) do przyrządu pomiarowego — zazwyczaj amperomierza lub licznika energii o natężeniu znamionowym 5 A lub 1 A.
- Nigdy nie pozostawiaj obwodu wtórnego przekładnika prądowego pod napięciem z otwartym obwodem. Otwarty obwód wtórny może generować niebezpiecznie wysokie napięcia (potencjalnie tysiące woltów) z powodu niezakłóconej siły magnetomotorycznej.
- Należy przestrzegać oznaczeń biegunowości (konwencja punktowa lub oznaczenia P1/S1), aby zapewnić prawidłową zależność fazową w zastosowaniach z przekaźnikami ochronnymi.
- Uziemić jeden zacisk wtórny zgodnie ze standardową praktyką (zwykle S2 lub S1 uziemiony do obudowy), aby zapobiec zagrożeniom związanym z napięciem pływającym.
Typowe współczynniki CT to 100:5, 200:5, 400:5 i 1000:5 . Wybór zbyt małego współczynnika przekładnika prądowego powoduje błędy nasycenia i pomiaru; przewymiarowanie zmniejsza dokładność przy normalnym obciążeniu. Przy składaniu zamówienia zawsze należy podać klasę dokładności przekładnika prądowego (np. klasa 0,5 dla pomiaru, klasa 5P dla ochrony).
Transformator do montażu na podkładce: instalacja i kluczowe kwestie
Transformator do montażu na podkładce to jednostka znajdująca się na poziomie gruntu, odporna na manipulacje, umieszczona w zamkniętej stalowej szafie, podłączona do podziemnej sieci dystrybucyjnej. Jest to standardowe rozwiązanie dla obszarów podmiejskich i komercyjnych, gdzie linie napowietrzne są niepraktyczne lub niepożądane.
Typowe oceny wahają się od 25 kVA do 2500 kVA , o napięciach pierwotnych od 4 kV do 35 kV i napięciach wtórnych 120/240 V (jednofazowe) lub 208Y/120 V do 480Y/277 V (trójfazowe).
Kluczowe wymagania instalacyjne
- Podkładka betonowa: Musi być wypoziomowany, mieć parametry konstrukcyjne i wymiary zgodne ze specyfikacjami producenta (zwykle sięgać 3–6 cali poza obrys szafki).
- Rozliczenie: Co najmniej 3 stopy wolnej przestrzeni roboczej po stronie wysokiego napięcia; Odległość 10 stóp od budynków zgodnie z wytycznymi NEC.
- Prowadzenie kabli: Kable podziemne wprowadzane są przez tuleje kablowe uszczelnione przed wilgocią i gryzoniami.
- Uziemienie: Szafka i przewód neutralny muszą być połączone z prętem uziemiającym napędzanym zgodnie z lokalnymi wymaganiami dotyczącymi rezystancji gruntu (zwykle <25 Ω).
- Zawartość oleju: W wielu jurysdykcjach wymagane jest dodatkowe zabezpieczenie lub podkładka pochłaniająca pod jednostkami wypełnionymi olejem, aby zapobiec zanieczyszczeniu gleby.
Transformator i podstacja: jak ze sobą współpracują
Podstacja to obiekt, który przełącza, przekształca i reguluje energię elektryczną. Transformatory są jego centralnymi elementami, realizującymi rzeczywistą konwersję napięcia pomiędzy poziomami przesyłu i dystrybucji.
Typowy przebieg pracy podstacji użyteczności publicznej wygląda następująco:
- Wejście linii przesyłowej: Zasilanie dostarczane jest z elektrowni pod napięciem 115 kV, 230 kV lub 500 kV.
- Transformator obniżający napięcie: Duży transformator mocy zmniejsza napięcie do 12,47 kV, 13,8 kV lub 34,5 kV dla dystrybucji pierwotnej.
- Rozdzielnice i zabezpieczenia: Wyłączniki automatyczne, rozłączniki i przekaźniki zabezpieczające izolują awarie w ciągu milisekund.
- Transformatory rozdzielcze: Jednostki montowane na słupie lub na podkładce dodatkowo obniżają napięcie do 120/240 V lub 480 V do zastosowań mieszkaniowych i komercyjnych.
Pojedynczy transformator mocy podstacji może obsłużyć 10 MVA do 1000 MVA i waży do kilkuset ton. Awaria takiej jednostki może spowodować utratę zasilania w całym regionie na tygodnie, dlatego monitorowanie i konserwacja transformatorów stacyjnych traktowane są jako zadania związane z infrastrukturą krytyczną.
Jak sprawdzić transformator: metody testowania i na co zwrócić uwagę
Regularne testowanie zapobiega nieoczekiwanym awariom i wydłuża żywotność transformatora. Odpowiedni test zależy od typu transformatora i dostępnego wyposażenia.
Podstawowe kontrole wizualne i fizyczne
- Sprawdź pod kątem wycieków oleju, korozji, pękniętych tulei lub uszkodzonych żeberek chłodzących.
- Sprawdź poziom oleju przez wziernik; niski poziom oleju zmniejsza wytrzymałość chłodzenia i dielektryczną.
- Posłuchaj, czy nie występuje nietypowe buczenie, brzęczenie lub trzeszczenie — dźwięki powyżej normalnego szumu 100–120 Hz mogą wskazywać na poluzowanie rdzenia lub częściowe wyładowanie.
- Sprawdź, czy wentylatory chłodzące lub pompy (jeśli są) działają prawidłowo.
Testy elektryczne
- Test współczynnika skrętu (TTR): Potwierdza, że stosunek napięcia pierwotnego do wtórnego jest zgodny z tabliczką znamionową. Dopuszczalne odchylenie jest zazwyczaj ±0,5% współczynnika z tabliczki znamionowej.
- Test rezystancji izolacji (IR): Zastosuj napięcie stałe 500 V lub 1000 V za pomocą megaomomierza pomiędzy uzwojeniami oraz między uzwojeniami a rdzeniem. Wartości powyżej 1000 MΩ są ogólnie uważane za zdrowe dla jednostek średniego napięcia.
- Rezystancja uzwojenia prądu stałego: Wykrywa zwarte zwoje lub luźne połączenia. Porównaj zmierzone wartości z danymi fabrycznymi; odchylenia powyżej 2% wymagają zbadania.
- Analiza rozpuszczonego gazu (DGA): W przypadku transformatorów wypełnionych olejem identyfikuje początkowe uszkodzenia poprzez pomiar gazów rozpuszczonych w oleju izolacyjnym (np. acetylen wskazuje na wyładowanie łukowe, wodór wskazuje na wyładowanie niezupełne).
- Test współczynnika mocy / tan delta: Mierzy straty dielektryczne w izolacji. Wartości przekraczające 0,5%–1% w przypadku systemów izolacji papierowo-olejowej sugerują wnikanie wilgoci lub starzenie się.
Zalecane okresy konserwacji
Typowy harmonogram kontroli i testów transformatorów rozdzielczych | Test/kontrola | Częstotliwość | Główny cel |
| Kontrola wizualna | Miesięcznie | Wykryj wycieki, uszkodzenia, przegrzania |
| Poziom i temperatura oleju | Miesięcznie | Zapewnij wystarczające chłodzenie |
| Rezystancja izolacji | Rocznie | Oceń stan izolacji |
| Test proporcji obrotów | Co 3–5 lat | Sprawdź integralność uzwojenia |
| Analiza rozpuszczonego gazu | Rocznie (oil units) | Wykryj początkowe usterki wewnętrzne |
| Pełne testy elektryczne | Co 5–10 lat | Kompleksowa ocena stanu |
Wybór odpowiedniego transformatora do Twojego zastosowania
Dobór transformatora wiąże się z dopasowaniem kilku parametrów do obciążenia i środowiska. Za mały rozmiar powoduje przegrzanie i przedwczesną awarię; przewymiarowanie powoduje marnotrawstwo kapitału i zwiększa straty bez obciążenia.
- Ocena kVA: Oblicz całkowite podłączone obciążenie (w kW) podzielone przez współczynnik mocy, a następnie dodaj 20–25% marginesu bezpieczeństwa na przyszłą rozbudowę.
- Stosunek napięcia: Dopasuj napięcie pierwotne do zasilania i napięcie wtórne do wymagań obciążenia; potwierdzić zakres przełącznika zaczepów, jeśli napięcie zasilania się zmienia.
- Klasa izolacji: Wybierz typ suchy do wnętrz, miejsc wrażliwych na ogień (np. szpitale, wieżowce); zanurzone w oleju do podstacji zewnętrznych, gdzie wymagane są wyższe wartości znamionowe.
- Częstotliwość robocza: Potwierdź kompatybilność z częstotliwością 50 Hz lub 60 Hz — transformator zaprojektowany dla częstotliwości 60 Hz przegrzeje się i nasyci, jeśli będzie pracował przy częstotliwości 50 Hz i tym samym napięciu.
- Warunki środowiskowe: W przypadku środowisk wilgotnych, korozyjnych lub znajdujących się na dużych wysokościach należy wybrać uzwojenia z osłoną, powłokę tropikalną lub jednostki o obniżonych wartościach znamionowych.
Do zastosowań przemysłowych i nowych zastosowań energetycznych wymagających sprawdzonej wydajności transformatorów niskiej częstotliwości, firma Ningbo Chuangbiao Electronic Technology Co., Ltd. zapewnia rozwiązania inżynieryjne — od transformatorów spawalniczych i regulatorów napięcia po transformatory inwerterowe fotowoltaiczne i jednostki systemów magazynowania energii — poparte rygorystycznymi standardami jakości i głęboką wiedzą specjalistyczną w zakresie zastosowań.
