Jak działają transformatory: rodzaje, struktura, zastosowania i ograniczenia

Jakie są Transformatory ?

Transformator to urządzenie elektryczne, które przenosi energię między dwoma lub większą liczbą obwodów poprzez indukcję elektromagnetyczną, umożliwiając konwersja napięcia, regulacja prądu i izolacja galwaniczna bez bezpośredniego podłączenia elektrycznego. W swoim rdzeniu transformator składa się z dwóch lub więcej cewek drutu (uzwojeń) owiniętych wokół wspólnego rdzenia magnetycznego. Kiedy prąd przemienny przepływa przez uzwojenie pierwotne, generuje zmienne pole magnetyczne, które indukuje napięcie w uzwojeniu wtórnym – jest to prawo indukcji elektromagnetycznej Faradaya w praktyce.

Transformatory są ogólnie podzielone według częstotliwości roboczej na dwa główne typy: transformatory małej częstotliwości (typowo pracujący przy 50–60 Hz) i transformatory wysokiej częstotliwości (działa od kilku kHz do kilku MHz). Obydwa typy są niezbędne w systemach zasilania, sprzęcie przemysłowym, elektronice użytkowej i infrastrukturze energii odnawialnej.

Kontekst historyczny: jak transformatory doszły do władzy nad światem

Transformator został po raz pierwszy zademonstrowany w 1831 roku przez Michaela Faradaya, który odkrył indukcję elektromagnetyczną. Praktyczny transformator, jaki znamy dzisiaj, został opracowany w latach osiemdziesiątych XIX wieku przez inżynierów, w tym Luciena Gaularda, Johna Dixona Gibbsa, Williama Stanleya Jr. i zespół z Westinghouse. „Wojna prądów” pomiędzy systemem prądu stałego Edisona a systemem prądu przemiennego Tesli/Westinghouse została zdecydowanie wygrana przez prąd przemienny — głównie dlatego, że transformatory mogły podnosić napięcie w przypadku transmisji na duże odległości, a następnie obniżać je w celu bezpiecznego użytku domowego, czego w tamtym czasie technologia prądu stałego nie była w stanie skutecznie osiągnąć.

Na początku XX wieku transformatory stanowiły podstawę sieci elektrycznych na całym świecie. Dziś od maleńkich transformatorów z rdzeniem ferrytowym wewnątrz ładowarki do smartfona po masywne Jednostki o mocy 1000 MVA w podstacjach sieci krajowej technologia transformatorowa stanowi podstawę praktycznie całej nowoczesnej infrastruktury elektrycznej.

Podstawy transformatorów: napięcie, współczynnik zwojów i wydajność

Podstawową pracą transformatora reguluje współczynnik zwojów — stosunek liczby zwojów w uzwojeniu pierwotnym (N₁) do uzwojenia wtórnego (N₂):

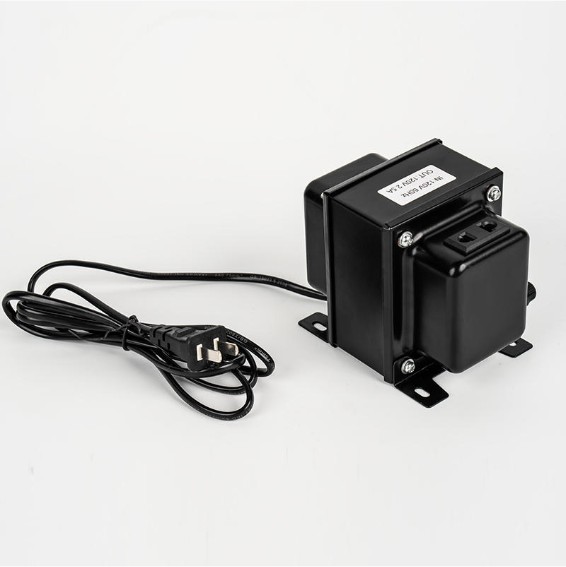

• Transformator podwyższający : N₂ > N₁ → Napięcie wtórne jest wyższe niż napięcie pierwotne (np. moc wyjściowa elektrowni została zwiększona do 400 kV w przypadku przesyłu na duże odległości)
• Transformator obniżający napięcie : N₂ < N₁ → Napięcie wtórne jest niższe niż napięcie pierwotne (np. dystrybucja 11 kV obniżona do 230 V w domach)
• Transformator separacyjny : N₁ = N₂ → To samo napięcie po obu stronach, stosowane w celu zapewnienia bezpieczeństwa elektrycznego i izolacji akustycznej

Zależność napięcia jest następująca: V₁/V₂ = N₁/N₂. W rezultacie prąd przekształca się odwrotnie: I₁/I₂ = N₂/N₁. Nowoczesne transformatory mocy osiągają wydajność 95%–99,5% co czyni je jednymi z najbardziej wydajnych maszyn elektrycznych, jakie kiedykolwiek zbudowano. Straty powstają z dwóch źródeł: strat miedzi (nagrzewanie I²R w uzwojeniach) i strat rdzenia (straty histerezy i prądu wirowego w rdzeniu magnetycznym).

Struktura transformatora: objaśnienie podstawowych komponentów

Zrozumienie działania transformatora wymaga znajomości jego kluczowych elementów konstrukcyjnych:

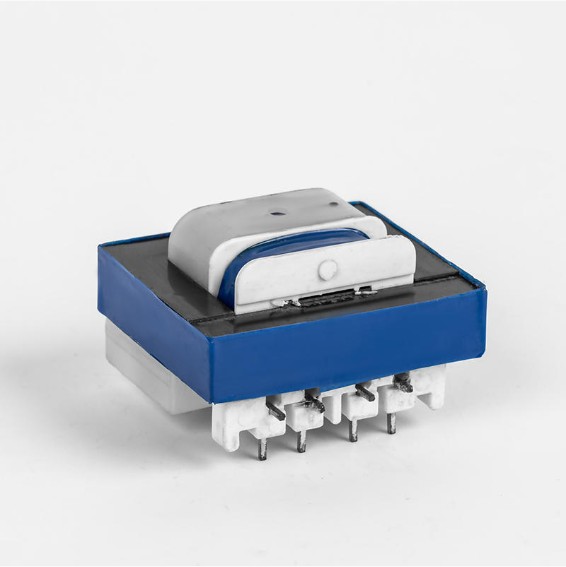

Rdzeń magnetyczny

Rdzeń kieruje strumień magnetyczny pomiędzy uzwojeniami. W transformatorach niskiej częstotliwości zastosowano rdzenie z laminowanej stali krzemowej (blachy o grubości 0,25–0,5 mm), aby zminimalizować straty prądów wirowych przy 50/60 Hz. Transformatory wysokiej częstotliwości wykorzystują rdzenie ferrytowe lub rdzenie ze sproszkowanego żelaza, które mają mniejsze straty w rdzeniu przy częstotliwościach kHz – MHz. Geometria rdzenia jest różna — popularne kształty obejmują rdzenie E-I, rdzenie toroidalne i rdzenie U-I, każdy z określonymi zaletami w zakresie wydajności strumienia, łatwości nawijania i ekranowania EMI.

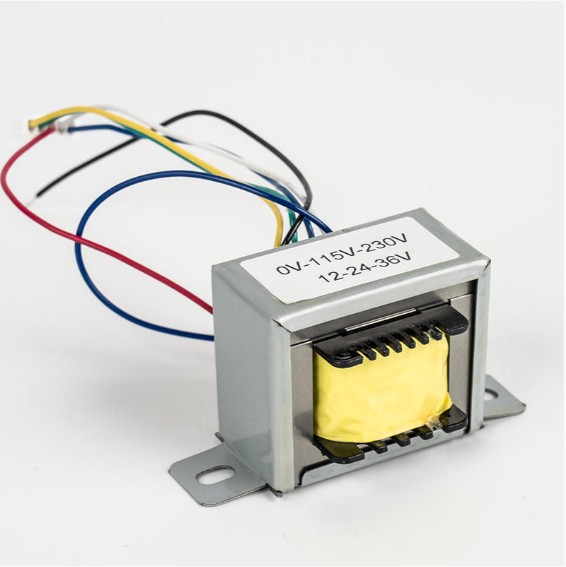

Uzwojenia pierwotne i wtórne

Uzwojenia to cewki z izolowanego drutu miedzianego (lub czasami aluminiowego) nawinięte wokół rdzenia. Uzwojenie pierwotne otrzymuje wejściową moc prądu przemiennego; wtórny zapewnia moc wyjściową. Konstrukcje z wieloma uzwojeniami mogą jednocześnie zapewniać wiele napięć wyjściowych. Klasa izolacji (A, B, F, H) określa maksymalną dopuszczalną temperaturę — Izolacja klasy H wytrzymuje temperaturę do 180°C , nadaje się do transformatorów przemysłowych o dużym obciążeniu.

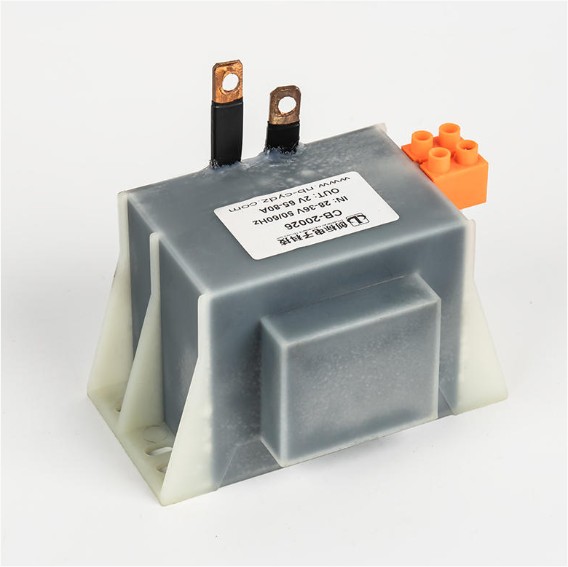

Systemy izolacji i chłodzenia

Duże transformatory mocy zanurza się w oleju mineralnym lub syntetycznym płynie estrowym, zarówno w celu izolacji, jak i odprowadzania ciepła. Mniejsze transformatory suche wykorzystują chłodzenie powietrzem lub hermetyzację żywicą (transformatory z żywicy lanej). W jednostkach chłodzonych olejem można zastosować systemy wymuszonego chłodzenia olejem i powietrzem (OFAF), aby wytrzymać obciążenia znamionowe do 1000 MVA i więcej .

Jak działają transformatory: proces elektromagnetyczny krok po kroku

1. Napięcie prądu przemiennego jest przykładane do uzwojenia pierwotnego, przepuszczając przez nie prąd przemienny.
2. Ten prąd przemienny wytwarza w rdzeniu zmienny w czasie strumień magnetyczny, proporcjonalny do przyłożonego napięcia i odwrotnie proporcjonalny do częstotliwości i liczby zwojów (prawo Faradaya: V = N × dΦ/dt).
3. Strumień magnetyczny jest skutecznie kierowany przez rdzeń do uzwojenia wtórnego.
4. Zmieniający się strumień indukuje pole elektromagnetyczne (siła elektromotoryczna) w uzwojeniu wtórnym – napięcie wyjściowe – określone przez współczynnik zwojów.
5. Kiedy obciążenie jest podłączone do strony wtórnej, prąd przepływa, a transformator automatycznie dostosowuje swój prąd pierwotny, aby utrzymać równowagę energetyczną (minus straty).

Proces ten jest całkowicie pasywny — nie ma ruchomych części ani aktywnego przełączania w konwencjonalnym transformatorze — dlatego transformatory zapewniają wyjątkową niezawodność i długą żywotność, często 25–40 lat dla dobrze utrzymanych transformatorów mocy.

Transformator niskiej częstotliwości a transformator wysokiej częstotliwości

Rozróżnienie między transformatorami niskiej i wysokiej częstotliwości wykracza poza samą częstotliwość roboczą — wpływa na materiał rdzenia, rozmiar fizyczny, profil wydajności i przydatność zastosowania.

Transformator niskiej częstotliwości: mocne strony i przypadki użycia

Transformatory niskiej częstotliwości działają bezpośrednio na zasilaniu sieciowym (50 lub 60 Hz) i są znane ze swojej mocy niezawodność, jakość izolacji elektrycznej i odporność na wysokie prądy udarowe . Są końmi pociągowymi w dystrybucji energii, automatyce przemysłowej, spawaniu elektrycznym i systemach energii odnawialnej. Na przykład transformator izolujący niskiej częstotliwości o mocy 100 kVA w systemie inwertera fotowoltaicznego nie tylko przekształca prąd przemienny pochodzący z prądu stałego na napięcie sieciowe, ale także zapewnia izolację galwaniczną, która chroni zarówno falownik, jak i sieć przed prądami zwarciowymi.

Ningbo Chuangbiao Electronic Technology Co., Ltd. zbudowała swoją reputację w tej dziedzinie. Jako lider w produkcji transformatorów niskiej częstotliwości, firma projektuje produkty do zastosowań obejmujących regulatory napięcia, spawarki elektryczne, falowniki fotowoltaiczne, systemy magazynowania energii, HVAC i sprzęt AGD. W sprzęcie spawalniczym ich transformatory zapewniają stabilne napięcie i prąd spawania, które są krytyczne dla stałej jakości spoiny. W falownikach fotowoltaicznych ich jednostki przekształcają prąd stały z paneli słonecznych na prąd przemienny zgodny z siecią, zapewniając jednocześnie izolację galwaniczną wymaganą przez większość krajowych przepisów dotyczących sieci. W systemach magazynowania energii akumulatorów dwukierunkowe transformatory niskiej częstotliwości obsługują zarówno cykle ładowania, jak i rozładowywania, zwiększając ogólną efektywność integracji energii odnawialnej.

Transformator wysokiej częstotliwości: mocne strony i przypadki użycia

Transformatory wysokiej częstotliwości są niezbędnym elementem zasilaczy impulsowych (SMPS), w których prąd przemienny z sieci jest najpierw prostowany na prąd stały, a następnie przełączany z wysoką częstotliwością (zwykle 20 kHz–300 kHz) przed wprowadzeniem do transformatora. Praca przy wyższej częstotliwości oznacza, że ​​rdzeń może być znacznie mniejszy przy tej samej mocy znamionowej. A Ładowarka do laptopa o mocy 65W wykorzystanie transformacji wysokiej częstotliwości mieści się w dłoni; równoważny transformator 50 Hz byłby wielkości cegły. Projekty wysokiej częstotliwości są niezbędne w zasilaczach telekomunikacyjnych, sprzęcie do obrazowania medycznego, pokładowych ładowarkach pojazdów elektrycznych i sterownikach LED, gdzie kompaktowość ma kluczowe znaczenie.

Kluczowe zastosowania transformatorów w różnych gałęziach przemysłu

Przesyłanie i dystrybucja mocy

Energia elektryczna jest wytwarzana w elektrowniach przy napięciu zwykle od 11 kV do 25 kV. Transformatory podwyższające podnoszą to do 220 kV, 400 kV, a nawet 765 kV do transmisji na duże odległości, radykalnie zmniejszając straty rezystancyjne (strata mocy = I²R, więc podwojenie napięcia i zmniejszenie prądu o połowę zmniejsza straty o 75%). W miejscu docelowym transformatory obniżające stopniowo obniżają napięcie do 33 kV, 11 kV i ostatecznie 230/400 V dla odbiorców końcowych.

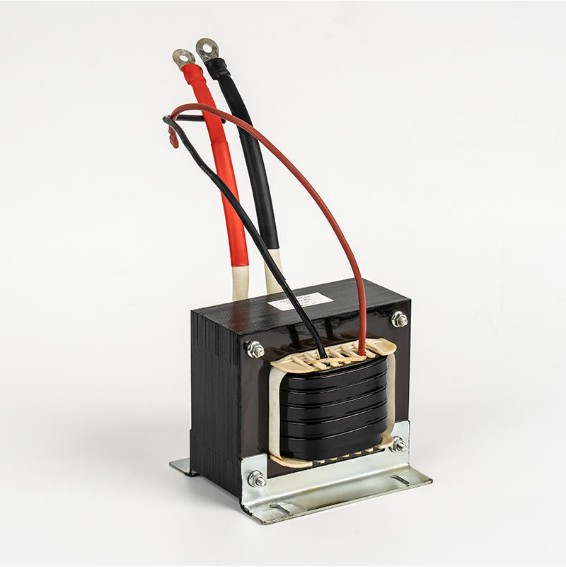

Spawanie i produkcja przemysłowa

Spawacze łukowi elektrycznemu korzystają z transformatorów niskiej częstotliwości, które przekształcają napięcie sieciowe (230 V lub 400 V) w dół do niskich napięć (20–80 V) wymaganych do spawania łukowego, dostarczając jednocześnie bardzo wysoki prąd – zazwyczaj 100–500 A lub więcej . Wrodzona indukcyjność rozproszenia transformatora zapewnia naturalną charakterystykę ograniczającą prąd, która stabilizuje łuk spawalniczy, co jest niezbędne dla stałej jakości spoin w produkcji przemysłowej.

Energia odnawialna: falowniki fotowoltaiczne i magazynowanie energii

W systemach fotowoltaicznych (PV) transformatory niskiej częstotliwości w falownikach szeregowych lub centralnych przekształcają przetworzony prąd stały z paneli słonecznych na prąd przemienny zgodny z siecią, zapewniając jednocześnie izolację galwaniczną wymaganą przez wiele standardów sieci. W systemach magazynowania energii akumulatorów (BESS) transformatory dwukierunkowe obsługują zarówno cykle ładowania (AC → DC), jak i rozładowywania (DC → AC). Globalna zainstalowana moc fotowoltaiczna przekroczyła 1,6 TW w 2024 r , co stanowi ogromne i rosnące zapotrzebowanie na niezawodną technologię transformatorową w tym sektorze.

Sprzęt domowy i oświetlenie

Transformatory w klimatyzatorach przekształcają prąd przemienny na prąd stały dla napędów sprężarek o zmiennej prędkości i silników wentylatorów. W systemach oświetleniowych transformatory — w tym stateczniki elektroniczne z transformatorami wysokiej częstotliwości — regulują napięcie i prąd opraw świetlówkowych i LED. Transformatory izolacyjne niskiej częstotliwości w systemach HVAC i chłodniczych chronią wrażliwą elektronikę sterującą przed zakłóceniami w linii energetycznej, zapewniając stabilną i wydajną pracę w trybie chłodzenia lub ogrzewania w zmiennych warunkach sieci.

Wady i ograniczenia transformatora

Pomimo swoich zalet transformatory mają rzeczywiste ograniczenia, które inżynierowie muszą uwzględnić podczas projektowania systemu:

• Działanie wyłącznie na prąd przemienny : Konwencjonalne transformatory działają tylko przy zasilaniu prądem przemiennym. Napięć prądu stałego nie można przekształcić bez uprzedniej zamiany na prąd przemienny – dlatego systemy oparte na prądzie stałym wymagają falowników lub konwerterów zawierających transformatory wysokiej częstotliwości.
• Rozmiar i waga przy niskiej częstotliwości : Praca przy niskiej częstotliwości wymaga większych rdzeni i większej ilości miedzianego uzwojenia. Transformator 10 kVA, 50 Hz może ważyć 50–80 kg, co jest niepraktyczne w środowiskach o ograniczonej przestrzeni lub w środowiskach przenośnych.
• Straty w rdzeniu bez obciążenia : Histereza i straty wiroprądowe występują zawsze, gdy transformator jest zasilany, nawet przy zerowym obciążeniu. Duży transformator dystrybucyjny pracujący przy 10% obciążeniu nadal powoduje 100% strat bez obciążenia, zmniejszając wydajność w lekko obciążonych sieciach.
• Czułość na zniekształcenia harmoniczne : Obciążenia nieliniowe (przetwornice częstotliwości, prostowniki UPS, ładowarki pojazdów elektrycznych) wprowadzają prądy harmoniczne do uzwojeń transformatora, powodując dodatkowe nagrzewanie i przyspieszone starzenie. Bez projektów o współczynniku K może być konieczne zastosowanie standardowego transformatora obniżona do 50–70% pojemności znamionowej przy dużych obciążeniach harmonicznych.
• Prąd rozruchowy przy załączaniu zasilania : Przy pierwszym włączeniu transformatory mogą przez kilka cykli pobierać prądy rozruchowe o wartości 8–12 razy większej od prądu znamionowego, co wymaga odpowiednio skalibrowanych przekaźników zabezpieczających, aby zapobiec niepożądanemu wyłączeniu.
• Ochrona środowiska (typy napełnione olejem) : Transformatory wypełnione olejem mineralnym niosą ze sobą ryzyko pożaru i rozlania. Powoduje to rosnące zastosowanie suchych i biodegradowalnych płynów na bazie estrów naturalnych, szczególnie w instalacjach wewnętrznych, podziemnych i wrażliwych na środowisko.

Wniosek: wybór odpowiedniego transformatora do swojego zastosowania

Transformatory – czy to niskiej, czy wysokiej częstotliwości – pozostają niezastąpione w nowoczesnych systemach elektrycznych. Właściwy wybór zależy od konkretnych wymagań operacyjnych:

• Jeśli potrzebujesz duża moc, solidna izolacja galwaniczna, tolerancja przepięć i bezpośrednia praca z częstotliwością sieciową — do dystrybucji energii, spawania przemysłowego, falowników fotowoltaicznych, HVAC lub magazynowania energii — właściwym wyborem będzie transformator niskiej częstotliwości.
• Jeśli potrzebujesz kompaktowy rozmiar, lekkie opakowanie i integracja z obwodami impulsowymi — w przypadku ładowarek do laptopów, zasilania telekomunikacyjnego, urządzeń medycznych lub ładowarek pokładowych pojazdów elektrycznych — optymalnym rozwiązaniem są transformatory wysokiej częstotliwości.

W miarę ewolucji systemów energetycznych – napędzanej przez rozwój wytwarzania energii odnawialnej, rozproszone magazynowanie baterii i infrastrukturę pojazdów elektrycznych – zapotrzebowanie na transformatory o wysokiej wydajności rośnie. Postępy w zakresie amorficznych i nanokrystalicznych materiałów rdzeniowych, ulepszone systemy izolacji i inteligentne monitorowanie (transformatory obsługujące IoT z diagnostyką obciążenia, temperatury i stanu zdrowia w czasie rzeczywistym) wynoszą wydajność i niezawodność na nowy poziom. Zrozumienie działania transformatorów nie ma jedynie charakteru akademickiego: to wiedza podstawowa służąca projektowaniu, specyfikowaniu i konserwacji systemów elektrycznych zasilających nowoczesny przemysł i życie codzienne.
