Podstawy transformatora: Co to jest transformator?

A transformator to statyczne urządzenie elektryczne, które przenosi energię elektryczną pomiędzy dwoma lub większą liczbą obwodów poprzez wdukcję elektromagnetyczną, bez bezpośredniego połączenia elektrycznego. Jego podstawową funkcją jest zwiększanie lub zmniejszanie napięcia przy jednoczesnym utrzymywaniu (idealnie) stałej mocy. Zrozumienie podstaw transformatorów jest niezbędne dla każdego, kto pracuje z systemami zasilania, sterowaniem przemysłowym lub zastosowaniami energii odnawialnej.

W praktyce transformator podłączony do pierwotnego źródła zasilania 240 V ze współczynnikiem zwojów 10:1 dostarczy około 24 V na uzwojeniu wtórnym – jest to prosta zależność, która leży u podstaw całego projektu i doboru transformatora.

Transformator i zasady wdukcji elektromagnetycznej

Transformatory działają całkowicie w oparciu o prawo wdukcji elektromagnetycznej Faradaya. Kiedy prąd przemienny przepływa przez uzwojenie pierwotne, wytwarza w rdzeniu stale zmieniający się strumień magnetyczny. Ten zmieniający się strumień wdukuje siłę elektromotoryczną (EMF) w uzwojeniu wtórnym.

jandukowana siła elektromagnetyczna w każdym uzwojeniu jest opisana wzorem:

mi = 4,44 × f × N × Φ _maks

Gdzie:

• f = częstotliwość zasilania (Hz)
• N = liczba zwojów uzwojenia
• Φ _maks = maksymalny strumień magnetyczny (Webersa)

Ponieważ transformatory opierają się na zmiennym strumieniu, działają tylko przy zasilaniu prądem przemiennym (AC). Zastosowanie prądu stałego nie powoduje wdukcji – jedynie rezystancyjny spadek napięcia i potencjalnie szkodliwe gromadzenie się ciepła w uzwojeniu.

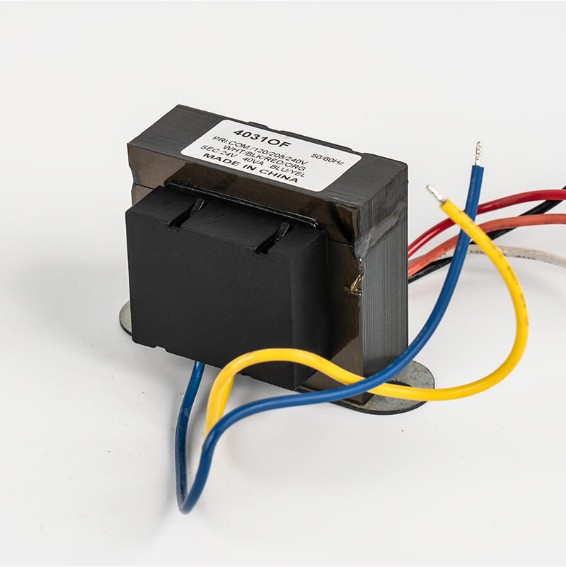

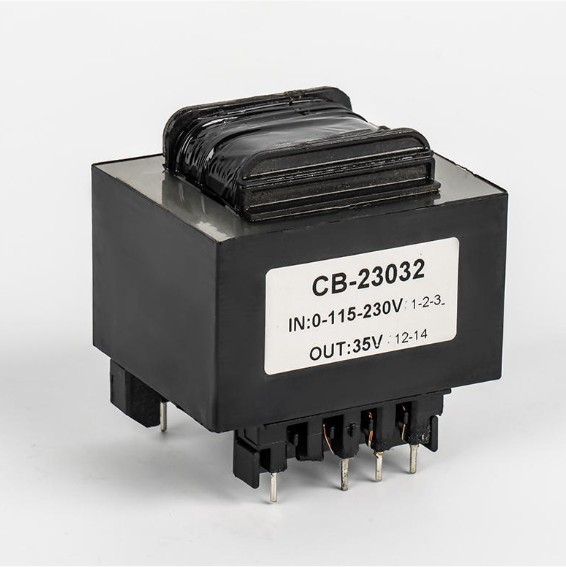

Jednofazowy transformator napięciowy

Jednofazowy przekładnik napięciowy jest najbardziej podstawowym typem transformatora. Składa się z dwóch cewek – pierwotnej i wtórnej – nawiniętych wokół wspólnego rdzenia magnetycznego. Kiedy do przewodu pierwotnego przyłożone jest napięcie prądu przemiennego, na zaciskach wtórnych pojawia się napięcie proporcjonalne.

Kluczowe cechy transformatorów jednofazowych obejmują:

• Transformacja napięcia jest wprost proporcjonalna do współczynnika zwojów
• Transformacja prądu jest odwrotnie proporcjonalna do współczynnika zwojów
• Uzwojenie pierwotne i wtórne są odizolowane elektrycznie, ale sprzężone magnetycznie
• Typowe zastosowania obejmują sprzęt gospodarstwa domowego, sterowanie przemysłowe i systemy oświetleniowe

Typowy jednofazowy transformator dystrybucyjny do użytku domowego zmniejsza zasilanie z sieci 11 kV do 230 V do bezpiecznej konsumpcji domowej.

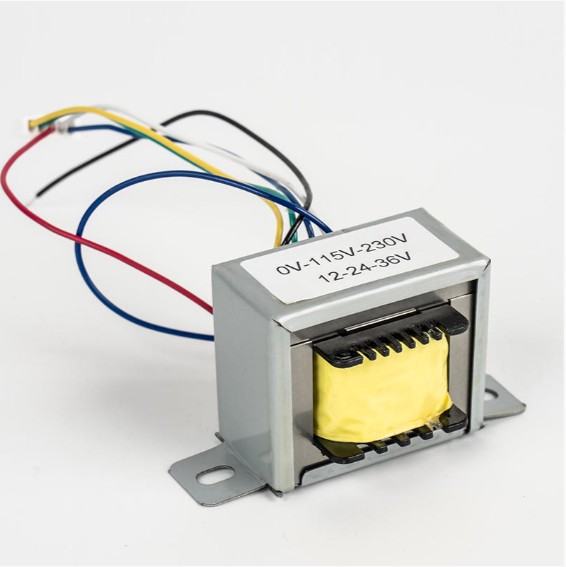

Konstrukcja transformatora (jednofazowa)

Transformator jednofazowy ma trzy podstawowe elementy fizyczne:

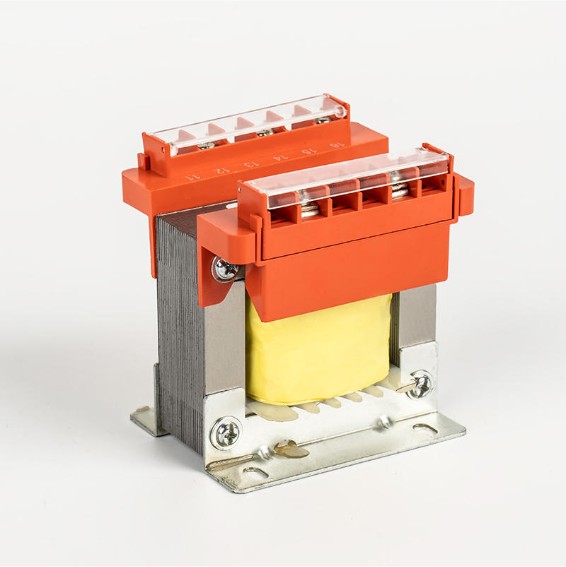

Rdzeń magnetyczny

Rdzeń zapewnia ścieżkę o niskiej reluktancji dla strumienia magnetycznego. Jest zbudowany z cienkich warstw stali krzemowej (zwykle o grubości od 0,35 mm do 0,5 mm), każdy pokryty lakierem izolacyjnym. Ta laminowana konstrukcja zmniejsza straty prądów wirowych nawet o 90% w porównaniu do litego rdzenia o tych samych wymiarach.

Stosowane są dwie typowe konfiguracje rdzenia:

• Typ rdzenia: Uzwojenia otaczają kończyny rdzenia; lepiej do zastosowań wysokonapięciowych
• Typ powłoki: Rdzeń otacza uzwojenia; zapewnia lepsze ekranowanie magnetyczne i jest kompaktowy

Uzwojenia

Uzwojenia are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

System izolacji

jazolacja oddziela uzwojenie pierwotne i wtórne i izoluje je od rdzenia. Typowe materiały izolacyjne obejmują papier pakowy, preszpan i lakierowany kambr. Klasa izolacji (np. klasa B przy 130°C, klasa F przy 155°C) określa maksymalną temperaturę roboczą.

Stosunek zwojów transformatora

Przełożenie zwojów jest najważniejszym parametrem przy projektowaniu transformatora. Określa zależność pomiędzy napięciami i prądami pierwotnymi i wtórnymi.

Współczynnik obrotów (a) = N _P / N _S = V _P / V _S = ja _S / ja _P

Gdzie N _P i N _S są liczbą zwojów odpowiednio uzwojenia pierwotnego i wtórnego, V _P i V _S są odpowiednimi napięciami i ja _P i ja _S są prądy.

Należy zauważyć, że podczas gdy napięcie skaluje się wraz ze współczynnikiem zwojów, prąd skaluje się odwrotnie — transformator, który zmniejsza napięcie o połowę, podwoi prąd (zakładając, że jest to transformator idealny).

Wyjaśnienie działania transformatora

Działanie transformatora odnosi się do pełnej sekwencji przenoszenia energii z pierwotnego do wtórnego. Oto proces krok po kroku:

1. Napięcie prądu przemiennego jest przykładane do uzwojenia pierwotnego, przepuszczając przez nie prąd przemienny.
2. Prąd ten wytwarza przemienny strumień magnetyczny w rdzeniu, co zwykle kończy się 50 lub 60 pełnych cykli na sekundę w zależności od częstotliwości dostaw.
3. Zmieniający się strumień łączy się z uzwojeniem wtórnym i indukuje napięcie (zgodnie z prawem Faradaya).
4. Kiedy obciążenie jest podłączone do obwodu wtórnego, prąd przepływa, a obciążenie otrzymuje moc.
5. Prąd wtórny wytwarza swój własny strumień, który przeciwstawia się strumieniowi pierwotnemu (prawo Lenza), powodując, że uzwojenie pierwotne pobiera więcej prądu z źródła zasilania w celu kompensacji – jest to mechanizm samoregulujący.

Działanie to jest całkowicie bezdotykowe — brak ruchomych części, brak połączeń elektrycznych między uzwojeniami — co sprawia, że transformatory są wyjątkowo niezawodne, a ich żywotność często przekracza 25–40 lat w dobrze utrzymanych instalacjach.

Przykład podstaw transformatora: obliczenia praktyczne

Rozważ transformator jednofazowy o następujących specyfikacjach:

• Napięcie pierwotne (V _P ): 230 V
• Napięcie wtórne (V _S ): 12 V
• Zakręty pierwotne (N _P ): 1150 obrotów
• Rezystancja obciążenia: 10Ω

Krok 1 — Znajdź współczynnik zwojów: za = 230/12 ≈ 19,17

Krok 2 — Znajdź N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 obrotów

Krok 3 — Znajdź prąd wtórny: I _S = V _S / R = 12 / 10 = 1,2 A

Krok 4 — Znajdź prąd pierwotny (idealny): I _P = ja _S / a = 1,2 / 19,17 ≈ 0,063A (63mA)

Ten przykład ilustruje, jak uzwojenie pierwotne pobiera tylko niewielki prąd, dostarczając do obciążenia 12 V — praktyczna demonstracja zmniejszania napięcia ze zwiększaniem prądu.

Moc elektryczna w transformatorze

W idealnym transformatorze moc wejściowa jest równa mocy wyjściowej. Nie ma konwersji energii – tylko transfer energii:

P _in = V _P × I _P = V _S × I _S = P _{na zewnątrz}

W prawdziwym świecie część mocy wejściowej jest tracona. Straty te można podzielić na dwie kategorie:

Straty w rdzeniu (żelazie).

Straty w rdzeniu są stałe niezależnie od obciążenia i składają się z:

• Strata histerezy: Energia rozproszona, gdy domeny magnetyczne w rdzeniu odwracają kierunek w każdym cyklu. Zmniejszone poprzez zastosowanie stali krzemowej o zorientowanym ziarnie.
• Straty wiroprądowe: Prądy krążące indukowane w materiale rdzenia. Zmniejszone poprzez laminowanie rdzenia.

Straty miedzi (I²R).

Straty w miedzi wynikają z rezystancji przewodów uzwojenia i zmieniają się wraz z kwadratem prądu obciążenia: P _Cu = ja² × R . Straty te znacznie rosną przy wyższych obciążeniach, dlatego też transformatory mają określoną moc znamionową kVA, aby zapobiec przegrzaniu.

Wydajność transformatora

Sprawność transformatora (η) definiuje się jako stosunek mocy wyjściowej do mocy wejściowej, wyrażony w procentach:

η (%) = (P _{na zewnątrz} / P _in ) × 100 = (str _{na zewnątrz} / (str _{na zewnątrz} P _straty )) × 100

Nowoczesne transformatory mocy rutynowo osiągają sprawność ok 97% do 99,5% co czyni je jednymi z najbardziej wydajnych urządzeń elektrycznych, jakie kiedykolwiek skonstruowano. Transformator o mocy 100 kVA i sprawności 99% rozprasza jedynie około 1 kW w postaci ciepła, dostarczając 99 kW mocy użytkowej.

Maksymalna wydajność występuje, gdy straty miedzi są równe stratom żelaza — warunek ten można osiągnąć poprzez staranny dobór materiału rdzenia, przekroju rdzenia i rozmiaru przewodu. Dla transformatora o mocy 50 kVA ze stratami żelaza 200 W i stratami miedzi 200 W przy pełnym obciążeniu:

η = 50 000 / (50 000 200 200) × 100 = 99,2%

Wydajność transformatora Triangle

Trójkąt wydajności to narzędzie wizualne wywodzące się z trójkąta mocy, przydatne do zrozumienia zależności pomiędzy mocą wejściową, mocą wyjściową i stratami w transformatorze.

Trzy strony reprezentują:

• Moc wejściowa (str _in ): Przeciwprostokątna — całkowita energia pobrana z źródła
• Moc wyjściowa (str _{na zewnątrz} ): Użyteczna moc dostarczana do obciążenia
• Straty (str _strata ): Straty w rdzeniu Straty miedzi rozproszone w postaci ciepła

Kąt sprawności θ przedstawia, jak blisko ideału pracuje transformator — mniejszy kąt oznacza wyższą sprawność. Ten model koncepcyjny pomaga inżynierom wizualizować kompromisy w zakresie wydajności podczas optymalizacji projektu transformatora dla określonych profili obciążenia.

Podsumowanie podstaw transformatora

Kluczowe zasady działania transformatora można podsumować w następujący sposób:

Podstawowe przedstawienie transformatora

Na schematach obwodów i schematach technicznych transformator jest reprezentowany przez dwa symbole sprzężonych cewek oddzielonych pionowymi liniami (reprezentującymi rdzeń). Standardowy schemat przekazuje:

• Notacja kropkowa: Kropki na jednym zacisku każdego uzwojenia wskazują polaryzację — napięcia na kropkowanych zaciskach są w fazie
• Podstawowe linie: Pojedyncze linie przedstawiają transformator z rdzeniem powietrznym; podwójne linie przedstawiają transformator z rdzeniem żelaznym
• Etykiety nawijane: Pierwotny (po lewej) i wtórny (po prawej) są wyraźnie zróżnicowane

W przypadku idealnego modelu transformatora stosowanego w analizie obwodów obwód zastępczy obejmuje idealny transformator ze współczynnikiem zwojów a , reprezentujący doskonały transfer energii. Prawdziwe modele transformatorów dodają rezystancję szeregową (R ₁ , R ₂ ) i reaktancję wycieku (X ₁ , X ₂ ) dla każdego uzwojenia plus gałąź bocznikowa reprezentująca reaktancję magnesowania i rezystancję strat w rdzeniu — dając inżynierom kompletne narzędzie do przewidywania regulacji napięcia i wydajności w każdych warunkach obciążenia.

Regulacja napięcia — zmiana napięcia na zaciskach wtórnych z stanu jałowego na pełne obciążenie — jest kluczowym miernikiem wydajności. Dobrze zaprojektowany transformator niskiej częstotliwości utrzymuje wewnątrz regulację napięcia 2% do 5% zapewniając stabilne dostarczanie napięcia w całym zakresie obciążenia.

Niezależnie od tego, czy stosuje się go w domowej instalacji zasilającej 230 V, w podstacji przemysłowej 10 kV, czy w falowniku fotowoltaicznym przetwarzającym prąd stały z energii słonecznej na prąd przemienny z sieci, transformator pozostaje podstawowym urządzeniem elektroenergetyki — prostym w zasadzie i niezwykłym w zastosowaniu.
