Kompletny przewodnik po transformatorze: typy, parametry i zastosowania

An transformator elektryczny to statyczne urządzenie elektromagnetyczne, które przenosi energię elektryczną między obwodami poprzez indukcję elektromagnetyczną. Jego wartość znamionowa – wyrażona w woltoamperach (VA) lub kilowoltoamperach (kVA) – wskazuje maksymalne obciążenie, jakie może wytrzymać w sposób ciągły bez przegrzania. Zrozumienie, jakie są parametry znamionowe transformatorów, jakie typy istnieją i które pasują do konkretnego zastosowania, jest niezbędne do bezpiecznego i wydajnego projektowania systemu elektroenergetycznego.

Jak oceniany jest transformator?

Transformatory są oceniane w woltoampery (VA) lub kilowoltoampery (kVA) , a nie waty — ponieważ wartość znamionowa musi uwzględniać zarówno obciążenia rezystancyjne, jak i bierne, niezależnie od współczynnika mocy. Wartość znamionowa odzwierciedla iloczyn napięcia znamionowego transformatora i prądu znamionowego po stronie pierwotnej lub wtórnej.

Kluczowe parametry na tabliczce znamionowej transformatora obejmują:

• Wartość kVA – Całkowita moc pozorna (np. 50 kVA, 500 kVA)
• Napięcia pierwotne i wtórne – Poziomy napięcia wejściowego i wyjściowego (np. 11 000 V / 400 V)
• Częstotliwość – Typowo 50 Hz lub 60 Hz
• Impedancja (%Z) – Wpływa na prąd zwarciowy; typowe wartości wahają się od 4% do 6%
• Klasa chłodzenia – ONAN (olej naturalny, powietrze naturalny), ONAF, OFAF itp. dla dużych jednostek; AN lub AA dla typu suchego
• Klasa izolacji – Klasa temperaturowa, np. klasa B (130°C), klasa F (155°C) lub klasa H (180°C)

Na przykład: Transformator 100 kVA na 400 V wtórny może dostarczyć maksymalny prąd 144,3 A (100 000 ÷ 400 × √3 dla prądu trójfazowego). Ciągłe przekraczanie tej wartości powoduje degradację izolacji i ostateczną awarię.

Transformatory podwyższające i obniżające

Najbardziej podstawową klasyfikacją transformatorów elektrycznych jest kierunek konwersji napięcia.

Transformator podwyższający

Transformator podwyższający zwiększa napięcie z pierwotnego na wtórne. Uzwojenie wtórne ma więcej zwojów niż pierwotne. Na przykład: generator wytwarzający napięcie 11 kV może zasilać transformator podwyższający napięcie wyjściowe 400 kV do transmisji na duże odległości, redukując prąd, a tym samym straty rezystancyjne (P = I²R) ponad 1000 razy. Elektrownie powszechnie stosują transformatory podwyższające na stopniu wyjściowym.

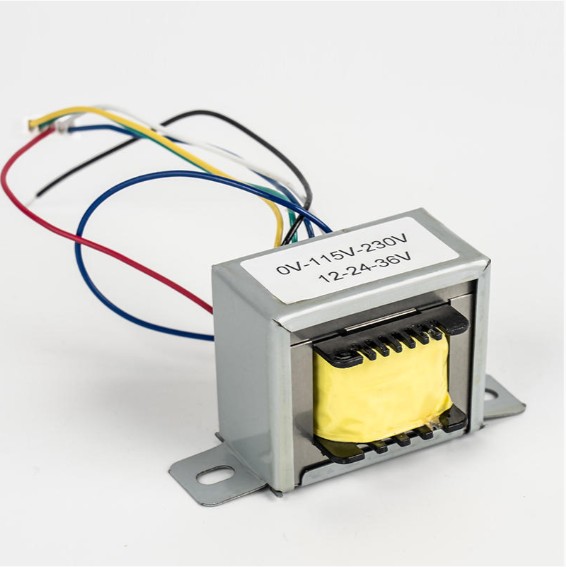

Transformator obniżający napięcie

Transformator obniżający napięcie zmniejsza napięcie, zapewniając bezpieczne zużycie przez użytkownika końcowego. Podstacje dystrybucyjne obniżają napięcie z 33 kV lub 11 kV do 400 V/230 V do zasilania obiektów mieszkalnych i komercyjnych. Mniejsze jednostki obniżające napięcie (np. 240–12 V) zasilają oświetlenie niskonapięciowe, dzwonki do drzwi i systemy sterowania HVAC.

W obu typach obowiązuje ta sama zasada stosunku zwojów: V₁/V₂ = N₁/N₂, gdzie V to napięcie, a N to liczba zwojów uzwojenia.

Różne typy transformatorów i ich zastosowania

Transformatory są projektowane w wielu postaciach, z których każda jest zoptymalizowana pod kątem określonych wymagań wydajnościowych, środowisk i poziomów mocy. Poniżej znajdują się najważniejsze typy.

Transformator mocy

Transformatory mocy pracują w sieciach przesyłowych o godz napięcia powyżej 33 kV i wartości znamionowe zazwyczaj od 100 MVA do ponad 1000 MVA. Są przeznaczone do niemal ciągłej pracy przy pełnym obciążeniu i kładą nacisk na niskie straty ponad wszystkie inne czynniki. Chłodzenie olejowe (ONAN/ONAF) jest standardem. Ich wydajność często przekracza 99% , co sprawia, że nawet 0,1% poprawa jest znacząca w skali sieci.

Ningbo Chuangbiao Electronic Technology Co., Ltd. stosuje technologię transformatorów niskiej częstotliwości w infrastrukturze systemu elektroenergetycznego, zapewniając wydajne przesyłanie energii i zmniejszając straty liniowe, aby zagwarantować stabilną pracę sieci.

Transformator dystrybucyjny

Transformatory rozdzielcze obniżają napięcie ze średniego napięcia (zwykle 11 kV lub 33 kV) do niskiego napięcia (400 V/230 V) w miejscu dostawy. Działają przy zmiennym obciążeniu i są oceniane od 25 kVA do 2500 kVA . Powszechne są warianty olejowe i suche (żywica lana), przy czym preferowane są typy suche w pomieszczeniach zamkniętych ze względu na bezpieczeństwo przeciwpożarowe.

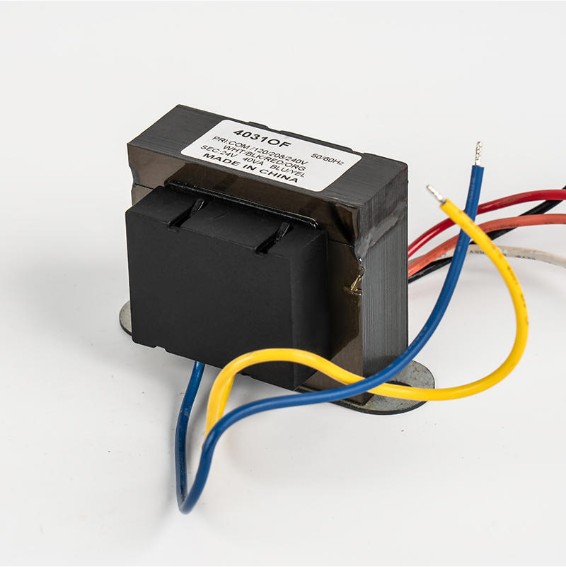

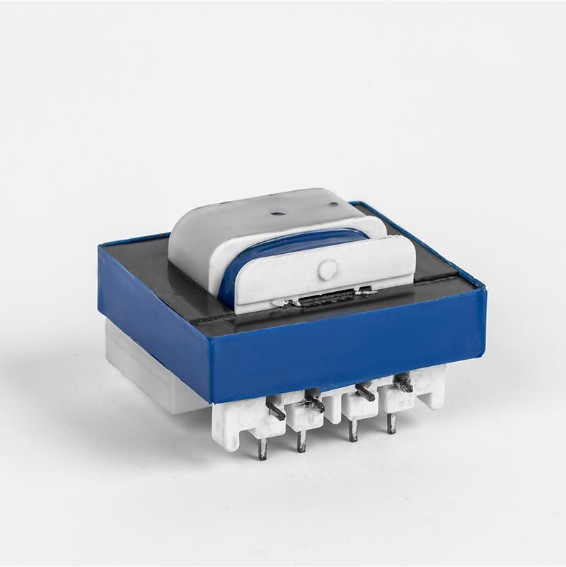

Transformator klimatyzatora

Transformator klimatyzatora to wyspecjalizowany transformator niskiej częstotliwości, który przekształca przychodzące napięcie sieciowe prądu przemiennego na poziomy prądu stałego wymagane do napędzania sprężarki, silniki wentylatorów i tablice sterujące . W klimatyzatorze z systemem dzielonym transformatory na płycie sterującej zazwyczaj dostarczają napięcie 24 V AC dla obwodów termostatu. Większe komercyjne jednostki HVAC mogą wykorzystywać transformatory o mocy 40–150 VA do zasilania sterowania.

W klimatyzatorach inwerterowych transformator pracuje w ramach łańcucha konwersji AC-DC-AC. Wydajna konstrukcja transformatora ma bezpośredni wpływ na klasę energetyczną urządzenia (EER/COP). Transformatory niskiej częstotliwości firmy Chuangbiao pełnią właśnie tę rolę w sprzęcie chłodniczym — przekształcają prąd przemienny na prąd stały odpowiedni do napędzania sprężarek i silników wentylatorów, zapewniając wydajne chłodzenie lub ogrzewanie.

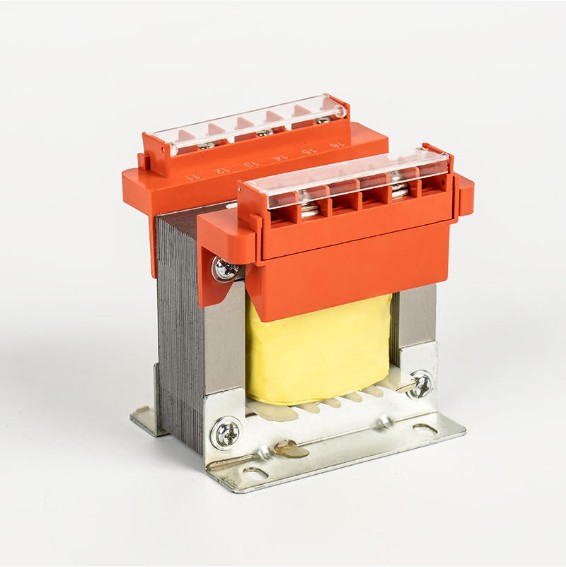

Transformator izolacyjny

Transformator separacyjny ma Przełożenie obrotów 1:1 — jego głównym celem nie jest konwersja napięcia, ale izolacja galwaniczna pomiędzy obwodami. Przerywa to pętle masy, tłumi szumy w trybie wspólnym i zapewnia bezpieczeństwo personelu w środowiskach takich jak szpitale, laboratoria i centra danych.

Kluczowe specyfikacje, na które warto zwrócić uwagę:

• Napięcie izolacji : Zwykle od 1500 V do 4000 V między uzwojeniami
• Prąd upływowy : Urządzenia klasy medycznej muszą utrzymywać prądy upływu poniżej 500 µA (IEC 60601)
• Uzwojenia ekranowane : Ekranowanie Faradaya dodatkowo zmniejsza sprzężenie pojemnościowe w wrażliwej elektronice

W automatyce przemysłowej transformatory izolacyjne chronią sterowniki PLC i czujniki przed stanami nieustalonymi wysokiego napięcia w linii energetycznej.

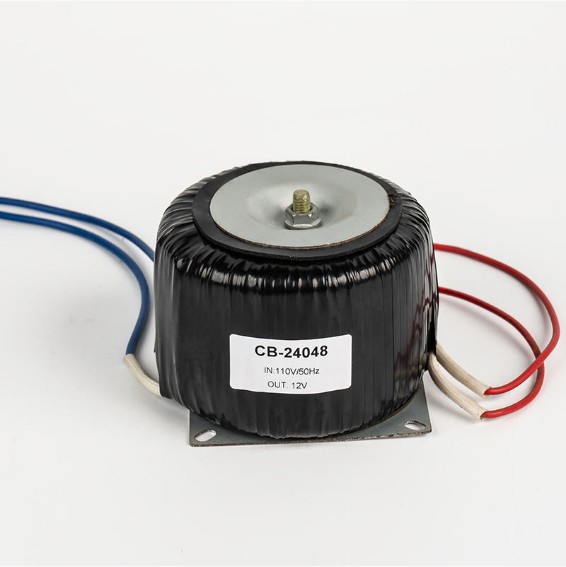

Transformator toroidalny

Transformator toroidalny wykorzystuje rdzeń magnetyczny w kształcie pączka (toroidalny) zamiast konwencjonalnego stosu laminatu E-I. Ciągła ścieżka rdzenia eliminuje szczeliny powietrzne, zapewniając:

• Sprawność do 95–98%. w porównaniu do ~85–90% w przypadku porównywalnych projektów z rdzeniem EI
• Niski poziom zakłóceń elektromagnetycznych (EMI) – rozproszone pole magnetyczne jest zazwyczaj 8–10 razy mniejsze niż w przypadku transformatorów z rdzeniem EI
• Kompaktowy i lekki – do 50% mniejszy i lżejszy niż równoważne konstrukcje EI
• Niskie straty bez obciążenia i słyszalny hałas

Transformatory toroidalne są szeroko stosowane w sprzęcie audio, instrumentach medycznych, przemysłowych panelach sterowania i zasilaczach klasy premium, gdzie przestrzeń i zakłócenia elektromagnetyczne stanowią krytyczne ograniczenia. Ich głównym ograniczeniem jest wyższy koszt na jednostkę VA w porównaniu z konwencjonalnymi konstrukcjami z laminatu oraz podatność na przesunięcie prądu stałego powodujące nasycenie rdzenia.

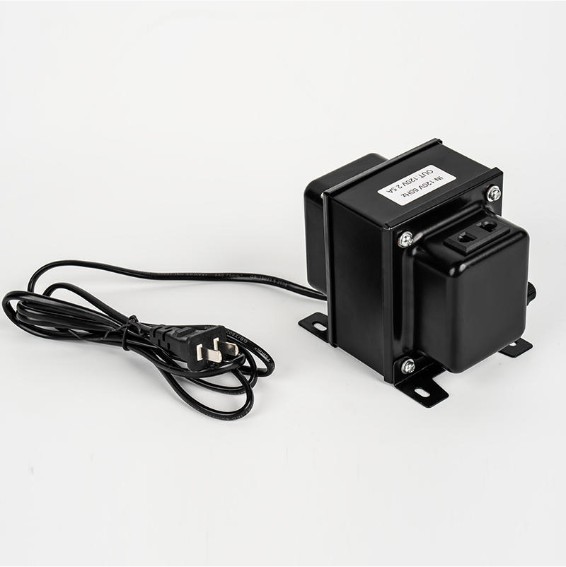

Autotransformator

Autotransformator wykorzystuje pojedyncze wspólne uzwojenie (z punktem zaczepu) zamiast dwóch oddzielnych uzwojeń. To sprawia, że to się udaje bardziej kompaktowy i tańszy —przydatne, gdy wymagana jest niewielka regulacja napięcia, np. konwersja z 220 V na 110 V lub łagodny rozruch silnika. Nie zapewnia jednak izolacji galwanicznej, co czyni go nieodpowiednim tam, gdzie wymagana jest izolacja zabezpieczająca.

Transformator przyrządowy (CT i PT)

Stosowane są przekładniki prądowe (CT) i przekładniki potencjałowo-napięciowe (PT/VT). pomiarowe i zabezpieczające , a nie dostarczanie mocy. Przekładnik prądowy o wartości znamionowej 1000:5 A obniża prąd w celu zapewnienia bezpiecznego pomiaru. Napięcie znamionowe PT 11 000:110 V umożliwia pracę woltomierzy i przekaźników na standardowych poziomach przyrządów. Klasy dokładności wahają się od 0,1 do 3 dla pomiaru i 5P lub 10P dla ochrony.

Typy transformatorów w skrócie

Transformatory niskiej częstotliwości w zastosowaniach przemysłowych i nowej energii

Transformatory niskiej częstotliwości (pracujące przy częstotliwości sieciowej 50 lub 60 Hz) pozostają podstawą przemysłowych systemów elektroenergetycznych ze względu na ich solidność, wysoką sprawność i zdolność do niezawodnego radzenia sobie z dużymi poziomami mocy. W przeciwieństwie do transformatorów przełączających wysokiej częstotliwości, konstrukcje o niskiej częstotliwości są z natury trwalsze i lepiej dostosowane do trudnych warunków.

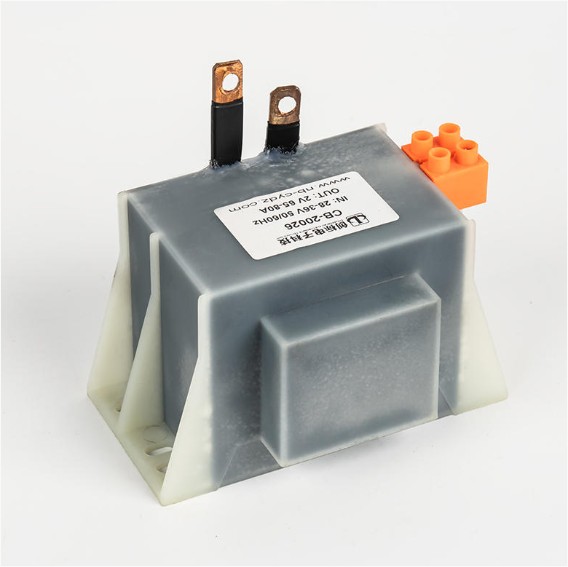

Sterowanie i automatyka przemysłowa

W systemach automatyki przemysłowej transformatory niskiej częstotliwości służą jako podstawowe komponenty do sterowania mocą, realizując konwersję prądu przemiennego na prąd stały oraz napędzając silniki i siłowniki. W spawarkach elektrycznych zapewniają stabilne napięcie i prąd spawania — krytyczny dla stałej jakości spoin. Aby zachować wąskie tolerancje wyjściowe przy zmiennych obciążeniach, regulatory i stabilizatory napięcia korzystają również z transformatorów niskiej częstotliwości.

Falowniki fotowoltaiczne i magazynowanie energii

W miarę globalnego rozwoju energetyki odnawialnej transformatory niskiej częstotliwości stały się niezbędne w falownikach fotowoltaicznych (PV). w system fotowoltaiczny podłączony do sieci transformator przekształca prąd stały z paneli słonecznych na prąd przemienny zgodny z siecią, podnosząc napięcie do poziomu sieci, zapewniając jednocześnie niezbędną izolację galwaniczną – wymóg prawny w wielu krajach. Typowe transformatory inwerterowe PV pracują ze sprawnością 97–98,5%.

W systemach magazynowania energii akumulatorowej (BESS) transformatory obsługują dwukierunkowy przepływ mocy — ładują akumulator z sieci (AC na DC) i rozładowują z powrotem do sieci lub odbiorników (DC na AC). Ich niezawodność w tej cyklicznej roli bezpośrednio determinuje czas sprawności systemu i wydajność w obie strony.

Ningbo Chuangbiao Electronic Technology Co., Ltd. opracowuje transformatory niskiej częstotliwości precyzyjnie zoptymalizowane pod kątem nowych zastosowań energetycznych, łącząc wysoką wydajność ze stabilnością termiczną wymaganą do ciągłej pracy w środowiskach fotowoltaicznych i magazynowych.

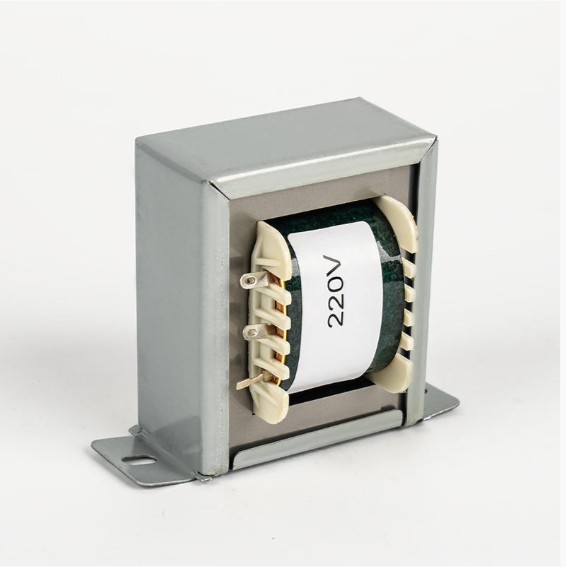

Oświetlenie i sprzęt AGD

Transformatory niskiej częstotliwości w zastosowaniach oświetleniowych regulują napięcie, aby kontrolować jasność i spójność kolorów. W sprzęcie gospodarstwa domowego zapewniają stabilne zasilanie pomimo wahań sieci energetycznej – chroniąc wrażliwą elektronikę przed spadkami napięcia lub przepięciami, które mogłyby skrócić żywotność sprzętu lub spowodować awarie operacyjne.

Jak wybrać odpowiedni transformator do swojej aplikacji

Wybór niewłaściwego typu lub wartości znamionowych transformatora prowadzi do przegrzania, przedwczesnej awarii lub zagrożeń bezpieczeństwa. Rozważ następujące czynniki:

1. Rodzaj obciążenia i współczynnik mocy – Obciążenia indukcyjne (silniki, spawarki) mają niższe współczynniki mocy; odpowiednio dostosuj moc kVA, zazwyczaj dodając 20–25% marginesu.
2. Wymagania dotyczące napięcia – Sprawdź napięcie wejściowe (pierwotne) i wyjściowe (wtórne) oraz czy potrzebne jest zwiększenie lub zmniejszenie napięcia.
3. Wymóg izolacji – Jeżeli ze względów bezpieczeństwa lub tłumienia zakłóceń wymagana jest izolacja galwaniczna, należy zastosować transformator izolujący lub standardowy transformator dwuuzwojeniowy, a nie autotransformator.
4. Ograniczenia fizyczne – Tam, gdzie przestrzeń i zakłócenia elektromagnetyczne mają krytyczne znaczenie (np. wzmacniacze audio, urządzenia medyczne), wybierz konstrukcje toroidalne.
5. Środowisko – Suche, wewnętrzne (żywica lana) do zamkniętych przestrzeni; chłodzone olejem do podstacji zewnętrznych lub instalacji o dużej wydajności.
6. Wydajność i koszty operacyjne – Dla transformatorów pracujących 24 godziny na dobę, 7 dni w tygodniu, a Poprawa wydajności o 1%. na jednostce 100 kVA pozwala zaoszczędzić około 876 kWh rocznie – co jest wartością znaczącą w ciągu 20-letniego okresu użytkowania urządzenia.

Zawsze sprawdzaj zgodność z obowiązującymi normami: IEC 60076 (transformatory mocy), IEC 61558 (transformatory bezpieczeństwa) lub seria IEEE C57 dla zastosowań w Ameryce Północnej.
